[超详细教程]火箭发动机仿真软件openMotor使用教程
CJDSD2023/04/26原创 喷气推进 IP:广东
关键词
仿真openMotor

最近发现一个很好用的发动机仿真软件,叫openMotor,找了找发现论坛上没有人提到过,于是打算把这个软件分享给大家。

附上安装包下载链接:

attachment icon openMotor_0.5.0_Windows_installer.attach 67.41MB ATTACH 426次下载

下载后请将后缀改为.exe。

先说这个软件的优势:可以输入的参数多,所以仿真结果很准确,它不仅可以计算推力和压强,还可以计算实时喷燃比,燃料质量,燃料体积,质量流动,燃料燃烧的深度,喷管出口压力等数据,还可以自定义燃料参数。经过亲自试验,仿真结果和实际结果十分相近。所以只要用好了这款软件,对设计发动机的帮助还是很大的。

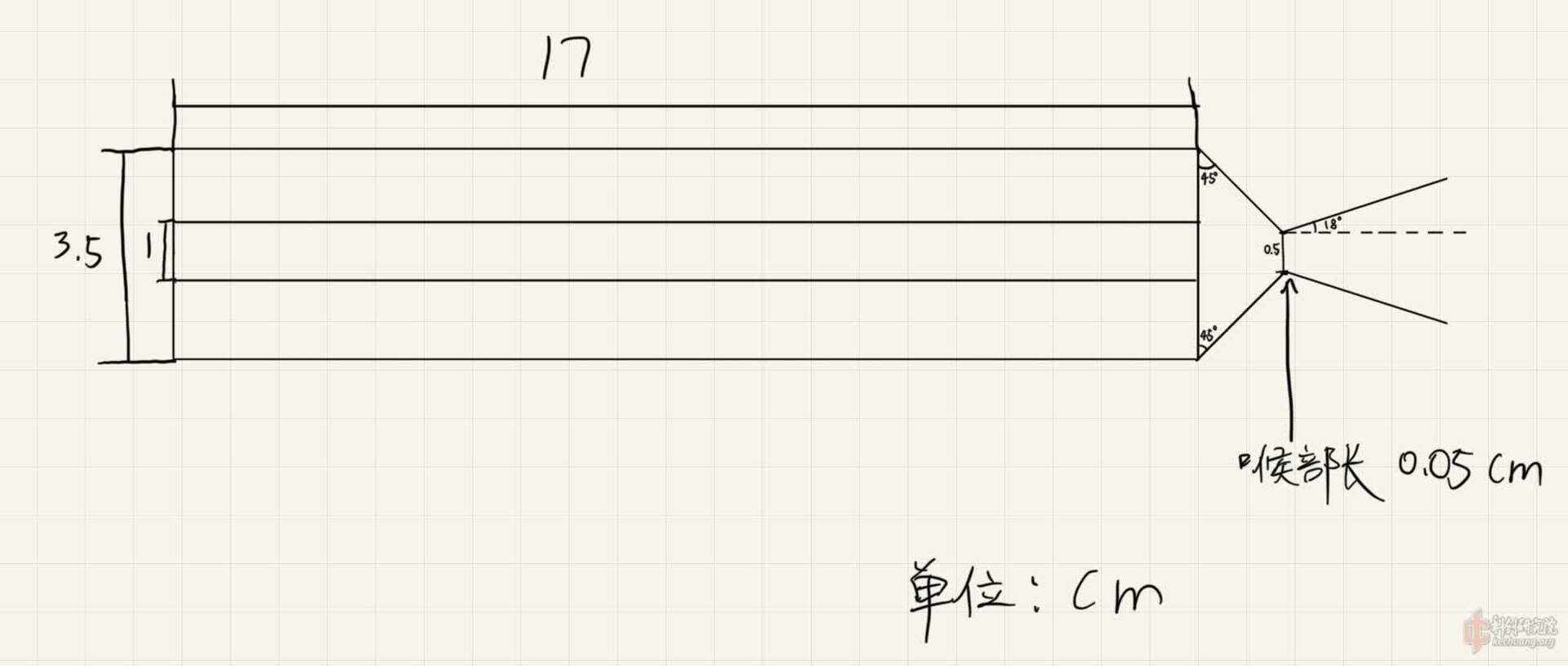

下面以这个发动机为例,介绍一下仿真的流程


打开软件,界面是这样的:



由于软件默认单位为英制单位,我们可以先把它调整为自己习惯的单位,点击左上角的Edit。


点开Preferences,选择Units,然后全部设置为自己习惯的单位就好了。


左下角这个部分,是调整发动机参数的地方


Nozzle是喷管,Config是发动机布局。


第一步设置燃料,点击Propellant Editor,可以看到有很多种燃料参数预设



你可以根据自己燃料的实际参数修改这些参数,也可以自定义燃料,这里以KNSB为例,选择好之后点击Apply保存设置。


然后你需要选择燃料,在Propellant Editor的左边,有一个选项栏,点开之后选择自己需要的燃料。



第二步编辑喷管,双击Nozzle,可以进入喷管编辑界面


Throat Diameter:喷喉直径

Exit Diameter:扩张段出口直径

Efficiency:效率,我一般输入0.9

Divergence Half Angle:收敛半角

Convergence Half Angle:扩张半角

Throat Length:喉段长度

Slag Buildup Coefficient:积碳系数,这个一般不用管,设置成0就行了

Throat Erosion Coefficient:喷管侵蚀系数,根据实际情况填写即可,如果是金属喷管或者是其他可复用喷管,填0即可

下面的Alerts是报错窗口,如果为空,说明设置没有问题。点击Cross Section,可以查看喷管的横截面。

按照上述例子中的发动机参数,设置好喷管参数,界面是这样的:


点击Apply,运用设置。


第三步设置发动机布局双击下面的Config,进入布局调整界面


Config这个界面的作用其实就是给你一个"炸鸡提醒",比如你可以在这里输入燃烧室最大允许压强(Maximum Allowed Pressure),和喷口允许的最大质量流量(Maximum Allowed Mass Flux)。当它仿真的时候,如果发现仿真数据超过了你设计的阀值,就会提醒你炸鸡,所以说为了避免报错,我一般把这两个数值设置成一个大数。下面的那些数值我一般也不调,直接默认数值就行了。

调整完之后点击Apply


最后一步设置药柱

在下方,可以看到药柱设置界面,点击Add grain左边的按钮,弹出一个目录,可以选择不同的药柱形状,BATES指的是圆孔药柱,如果要设置星孔,选择Star grain,我这里选择了圆孔药柱,选择好之后点击Add grain。


此时上面会多出一个界面,双击BATES,可以进入药柱编辑界面


设置好之后,可以查看药柱截面

点击Apply保存设置


到这里就全部设置完成了,点击左上角的Stimulate可以开始模拟


这个时候会弹出来一个报错信息,这是因为我们在设置燃料的时候给它设置了一个最大和最小压强,不用管他就行了


仿真结果如下


在右边的选项栏中,可以调整显示什么参数,下面是只显示推力的仿真结果 0647d0d8e8cbe9b87af90d2aaaa03c2.png

在图像下方可以查看统计数据
