第二部分   发射器

发射器主体为铝合金，固定螺丝为不锈钢制

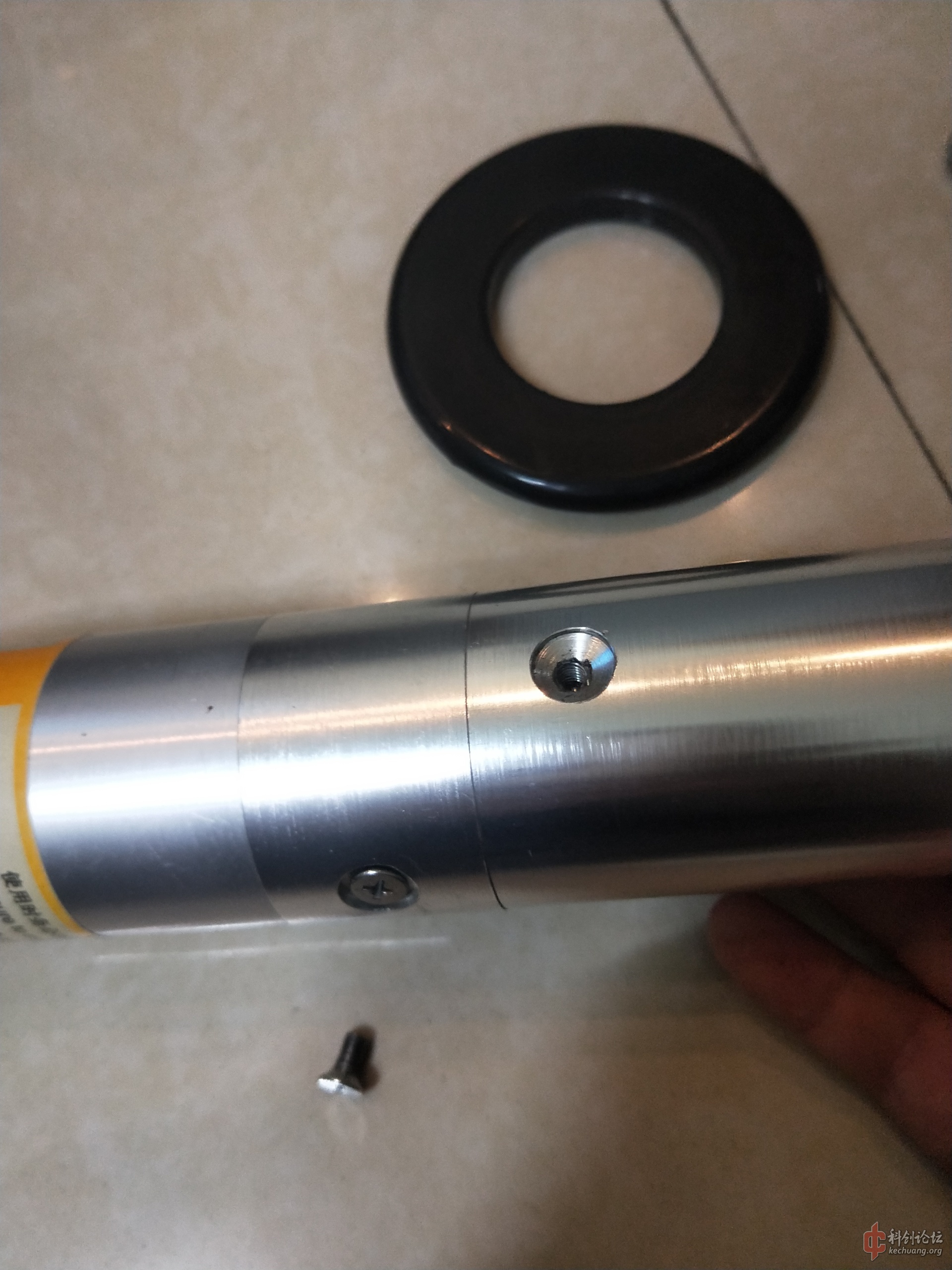

 第一个螺丝锁定击针座和发射管，第二个锁定击针座和主体











 发射管外部还可以，内部做工一般





 击针及击针座

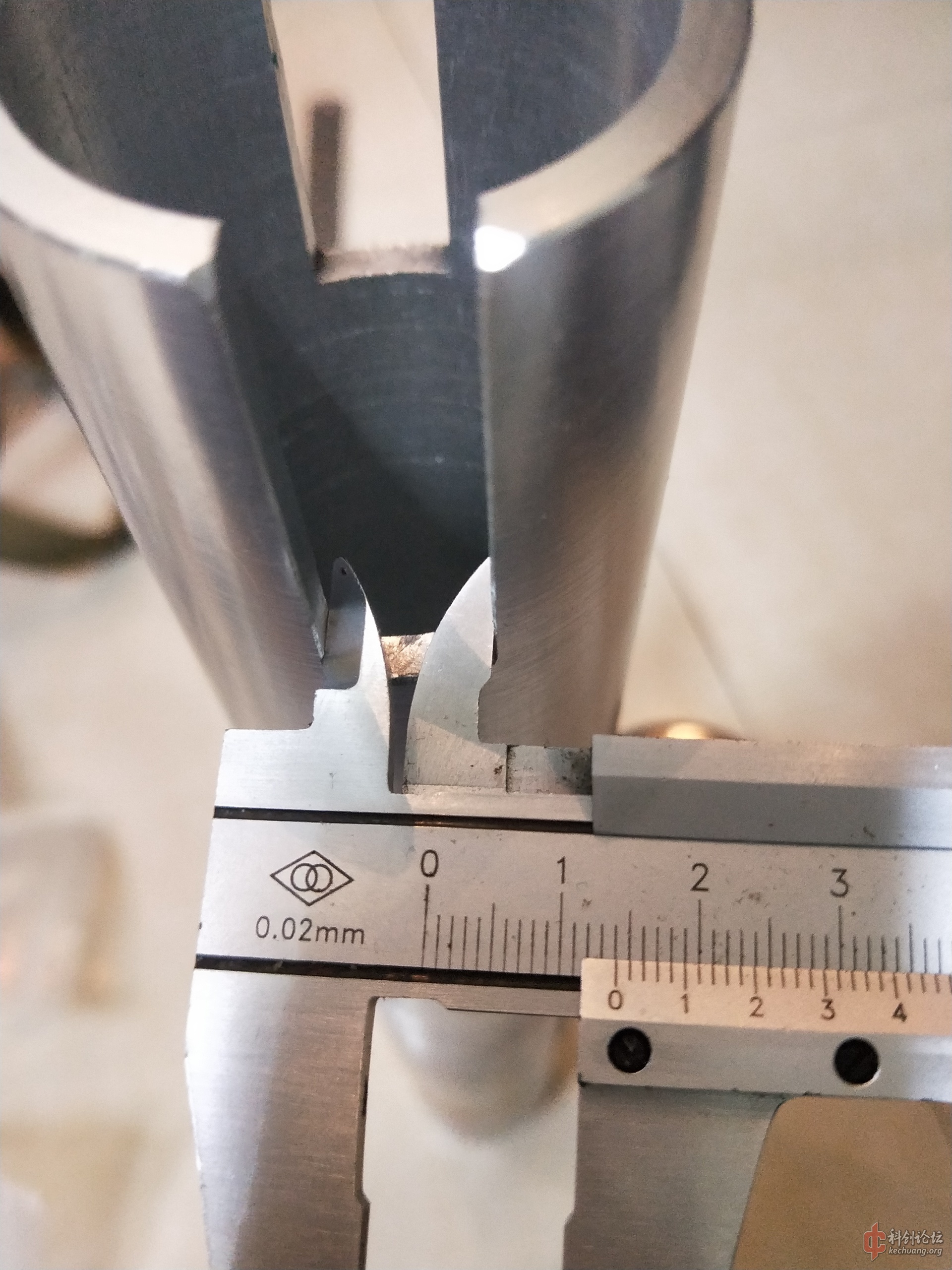

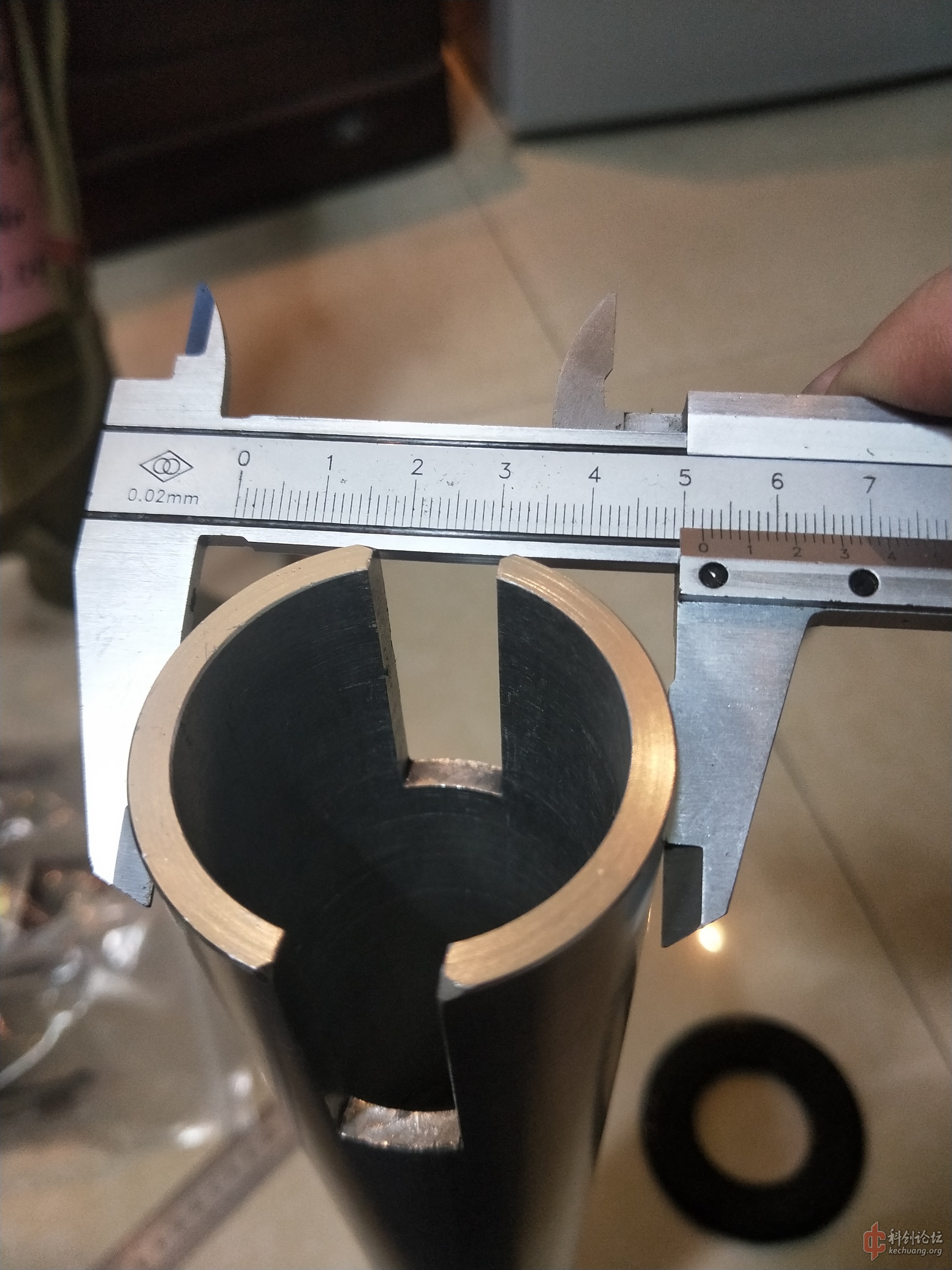

 可见击针座凸起部分，参见下图，和火箭弹内凹陷相互配合





 发射器上的使用说明











 击针座部分























 击针
