KC-LS1u套件第3批出售
    这批套件使用100%全新的74芯片,除了有5片存储器芯片是拆机翻新,本批的CPU(两片绿色的PCB)更新为最新版本,此次更新或许是最后一次,也就是现有的14层的PCB不再改动;
新版的CPU增加了两个数据寄存器,C寄存器和D寄存器,在未来的更新版的C编译器中会针对这个CPU进行代码优化,使用新增的C寄存器和D寄存器,然后速度就爆表~~

新版CPU的资料下载(PDF、SCH、PCB、PNG、CPU指令集):

attachment icon KC-LS1u更新CPU资料(2015.06.05版).rar 1022.00KB RAR 203次下载 附件已丢失

注意: 购买本套件建议认真详细阅读下面链接帖的所有内容.
源帖:https://www.kechuang.org/t/68167
资料帖1:https://www.kechuang.org/t/71330
资料帖2(陆续更新):https://www.kechuang.org/t/72943
产品帖1(第3页的122楼开始有套件焊接图示教程):https://www.kechuang.org/t/69505
产品帖2(有烧友XXOO图):https://www.kechuang.org/t/71829

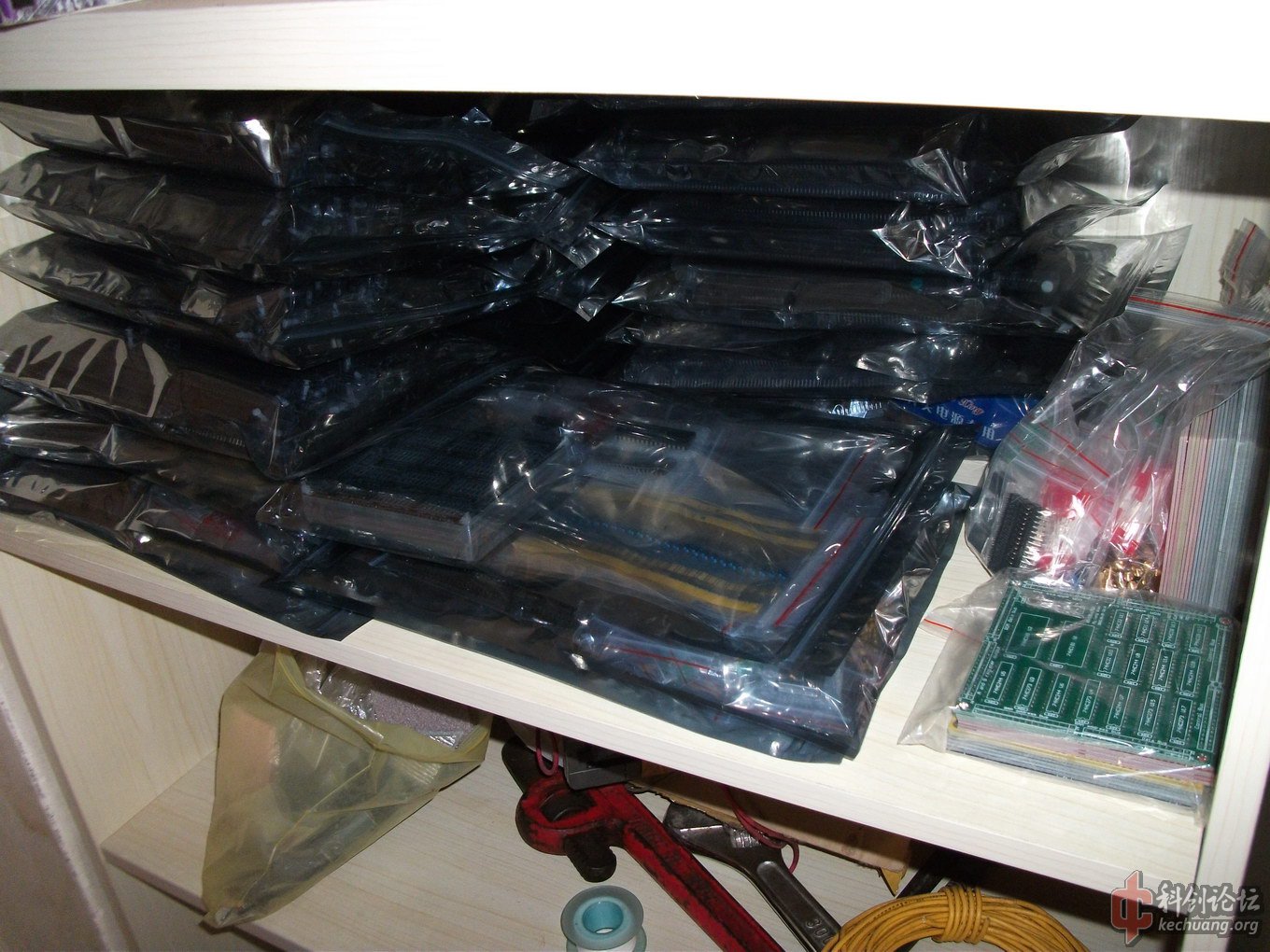

本批套件:

全新74芯片:

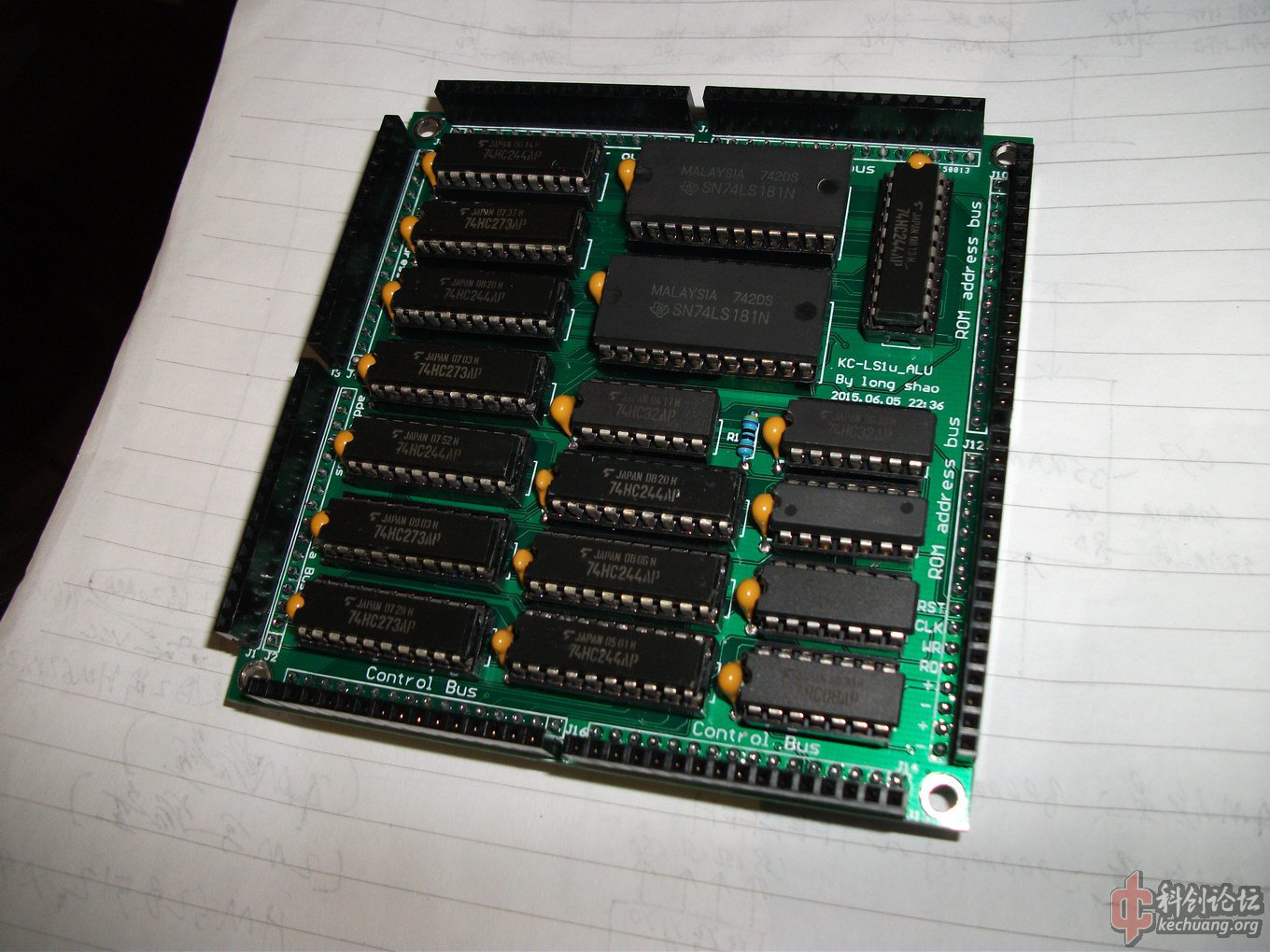

新版CPU:

KC-LS1u_CPU结构图(2015.06.05版):
KC-LS1u_CPU电路图(2015.06.05版):
2.ALU v1.2.png
3.A&D v1.2.png

[修改于 5 年前 - 2015-08-21 23:21:00]

来自:自助服务区 / 会员产品
神之觉醒 作者
5年6个月前
1楼
套件价格460, 目前有4套现货, 以下是淘宝购买链接:
https://2.taobao.com/item.htm?id=521404831119&spm=686.1000925.0.0.JBnSN4
https://2.taobao.com/item.htm?id=521418768615&spm=686.1000925.0.0.JBnSN4
https://2.taobao.com/item.htm?id=521404515393&spm=686.1000925.0.0.JBnSN4
https://2.taobao.com/item.htm?id=521415437058&spm=686.1000925.0.0.JBnSN4


以下是元件清单:

元件型号       单套元件数量

74系列芯片(全新):
74HC00             2
74HC02             4
74HC04             2
74HC08             7
74HC10             2
74HC11             2
74HC14             2
74HC20             1
74HC30             4
74HC32            18
74HC74             7
74HC138            11
74HC161            24
74HC244            56
74HC273            15
74F181             2
74LS194             2
74LS244             1
74F00             1
74F08             2
74F138             2
74F161             7
74F244             5

存储器:
HM628128(拆机翻新)  2
HM628512(拆机翻新)  3
W27C020(全新, 烧有开机启动程序)     2

实时时钟芯片:
DS1302             1

DIP芯片座:
DIP8             1
DIP14            57
DIP16            46
DIP20            77
DIP24             2
DIP32            26

排针排座:
单16P排座    78
单40P排针    39
双40P弯排针     3

晶振:
有源方形25.175MHZ   1
有源方形27MHZ     1
有源方形12MHZ     1
无源32.768KHZ     1

发光二极管LED:
2*5*7红色方形LED   50
2*5*7绿色方形LED   43

电阻:
47欧1/4W     1
270欧1/4W     3
330欧1/4W    43
470欧1/4W     9
1K欧1/4W    53
10K欧1/4W    26

电容:
独石104           202
独石475             2
电解220uf     4

二极管:
IN4148             8

三极管:
SS8050             1
SS8550             6
C1815             4

稳压管:
AMS1117-3.3V     1

开关按键:
鼠标微动开关     4
8P拨码开关     2

铜柱:
12mm M3六角铜柱       56
20mm 空心M3六角铜柱    4

其他:
cr2032电池座     1
VGA座             1
DC005电源座     1
单2P跳线帽    12
5V3A电源     1
PCB                14
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
5年6个月前
2楼
还剩一套拆机芯片的, CPU也是新版, 优惠价379:
https://2.taobao.com/item.htm?id=45685932599&spm=686.1000925.0.0.Ud5Coh
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
5年6个月前
3楼
有骚友说电容难焊,其实只要把电容插过去,然后下部引脚弄弯,就OK了;




回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
5年6个月前
4楼
然后最新建议就是有源晶振不装芯片座直接上板,还有这里的第3页的146楼的测试VGA显卡的步骤建议最好跳过,如果要测试的话建议把第10层 "KC-LS1u_CT&VGA_CS" 插上再测试: https://www.kechuang.org/t/69505
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
光谱
5年6个月前
5楼
[s::Q]Lz做的这个东西真有情怀........然而买不起....我还是赶紧看看手头的FPGA还有烂尾的红石工程吧....[s::dizzy:]
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
BG8KIH
5年6个月前
6楼
退货,换新[s::curse:]还有我的晶Zheng
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
cccyl
5年6个月前
7楼
以旧换新,免费升级[s::lol]
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
5年6个月前
8楼
引用 分析纯_金:
Lz做的这个东西真有情怀........然而买不起....我还是赶紧看看手头的FPGA还有烂尾的红石工程吧....
好玩~[s:;P]~
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
5年6个月前
9楼
引用 gb505329191:
退货,换新还有我的晶Zheng
... 有晶振, 有新芯片, 还有新CPU,  下面开始选择-->     退货换新可能我今晚就挨上大街要饭了= =!
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
5年6个月前
10楼
引用 cccyl:
以旧换新,免费升级
可以购买新芯片和新CPU, 非正式发布的后台找我要..[s:;P]
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
5年6个月前
11楼
此套件作为学习目的已经达到, 然后可能就是更加牛X的机器, CPU阵列[s::funk:][s:;P]
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
5年6个月前
12楼
@正丰开来
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
ly8008csko
5年6个月前 修改于 5年6个月前
13楼
支持LZ一个,可惜现在没时间弄。LZ以后会长期出售此套件吗?
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
辣椒酱爱折腾
5年6个月前 修改于 5年6个月前
14楼
楼主给我留一套,顺便问一句,这次货源足么?还用抢么
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
5年6个月前
15楼
引用 ly8008csko:
支持LZ一个,可惜现在没时间弄。LZ以后会长期出售此套件吗?
如果不出意外, 有人订货都是有货的
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
5年6个月前
16楼
引用 辣椒酱爱折腾:
楼主给我留一套,顺便问一句,这次货源足么?还用抢么
今早又有坛友拍了一套, 现在还有剩3套全新74芯片, 1套拆机74芯片, 嗯给你留一套, 不过尽快,不然可能要等下次了;
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
yuhuangdadi
5年3个月前
17楼
那套拆机的卖给我吧,是不是最新的CPU,除了拆机之外,其他的和第三批的是一样的吗
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
yuhuangdadi
5年3个月前
18楼
龙少好久没发言了呢
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
辣椒酱爱折腾
5年1个月前
19楼
龙少,还有货吗?我要订购一套
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
CES747MAYDAY
5年1个月前
20楼
我也想要啊。。。。。。
不过得看期末考试了=_=
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
1372891890
5年1个月前
21楼
大神还有吗 我也想要一套
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
4年10个月前
22楼
引用 yuhuangdadi:
龙少好久没发言了呢
最近暂时没出套件的打算, 在弄别的,,, 退烧一段时间,  可以众筹打板啊,,,
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
4年10个月前
23楼
引用 辣椒酱爱折腾:
龙少,还有货吗?我要订购一套
最近暂时没出套件的打算, 在弄别的,,, 退烧一段时间,  可以众筹打板啊,,,
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
4年10个月前
24楼
引用 CES747MAYDAY:
我也想要啊。。。。。。
不过得看期末考试了=_=
最近暂时没出套件的打算, 在弄别的,,, 退烧一段时间,  可以众筹打板啊,,,
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
4年10个月前
25楼
引用 1372891890:
大神还有吗 我也想要一套
最近暂时没出套件的打算, 在弄别的,,, 退烧一段时间,  可以众筹打板啊,,,
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
nwpchennank
4年10个月前
26楼
支持楼主,看看真不错,什么时间再出套件呀
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
exiaofeng2008
4年6个月前
27楼
大神!我想要一套KC-LS1u套件,估计!大约!什么时后能有啊?
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
4年6个月前
28楼
引用 exiaofeng2008:
大神!我想要一套KC-LS1u套件,估计!大约!什么时后能有啊?
最近懒得出了,  要玩的话自己打板吧
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
rudolf
4年6个月前
29楼
楼主好像和天易在一个区。
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
神之觉醒作者
4年6个月前
30楼
引用 rudolf:
楼主好像和天易在一个区。
实际上我和天易并不熟悉
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
内容已被屏蔽
索冬冬
4年4个月前
31楼
楼主厉害 不错的
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
内容已被屏蔽
qqlqql
4年4个月前
32楼
对于一个学习了正统的计算机和电子学的人来说,,楼主制作的这个CPU并不是正统的架构,而且有不少缺陷,画的电路也不够简洁,应该只是楼主的一点小聪明而制作的,可以说对探索学习计算机原理来说意义有限。。为了让大家更好地认识到什么才是真正的计算机原理的魅力,后面我花点时间做一个给大家看看吧 :-)
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
内容已被屏蔽
qqlqql
4年4个月前
33楼
对一个学习正统的计算机和电子学的人来说,,楼主制作的这个CPU并不是正统的架构,而且有不少缺陷,画的电路不够简洁,应该只是楼主的一点小聪明而制作的,可以说对探索学习计算机原理来说意义有限。。为了让大家更好地认识到什么才是真正的计算机原理的魅力,后面我花点时间做一个给大家看看吧 :-)
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
落叶luoye
4年0个月前
34楼
把lz的所有帖子翻了翻,为什么每次都有那么多244呢,
回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
xiaoai
24天10时前
35楼
引用神之觉醒发表于3楼的内容
有骚友说电容难焊,其实只要把电容插过去,然后下部引脚弄弯,就OK了;

时隔四年请问龙少额的KC-LS1u还有吗?

回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
rpg-7
16天16时前
36楼
引用落叶luoye发表于34楼的内容
把lz的所有帖子翻了翻,为什么每次都有那么多244呢,

74XX244是三态缓冲器,你可以翻一下一些老计算机的总线复用方案,一般情况下会使用双向三态缓冲+上拉电阻配合做总线(发送端输出,其余设备处于高阻态),可以理解为Bus MUX的早期解决方案了
