求老鸟指导,这个电路是否正确。

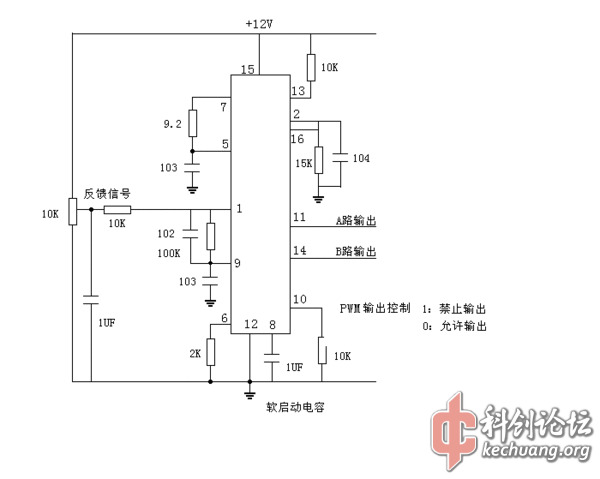

如图,这是网上的一个SG3525的占空比可调电路。但个人看来,这个电路的反馈信号处的可调电阻的接法,怎么看都是错的,个人感觉这个10K的可调电阻的第三脚不该接地。求老鸟帮忙分析解释。谢谢。

来自:电子信息 / 电子技术
2018-4-20 9:04:23
1楼
不接地你认为该接到哪里???😬
折叠评论
加载评论中,请稍候...
折叠评论
2018-04-28 08:11:50
2018-4-28 8:11:50
2楼
正儿八经的讲,电路基础真的很重要
折叠评论
加载评论中,请稍候...
折叠评论
2018-04-29 15:23:43
2018-4-29 15:23:43
3楼
你要是怀疑接VCC的那脚还有点道理。。。
折叠评论
加载评论中,请稍候...
折叠评论
2018-05-06 09:19:17
2018-5-6 9:19:17
jeilly6100(作者)
4楼
引用 飘飘飘:
我是感觉没必要让接地和ACC搭起来。接地端悬空就可以了。不然待机功耗很大啊。。
折叠评论
加载评论中,请稍候...
折叠评论
jeilly6100(作者)
5楼
@灬小猫 两种接法,是看起来有点不那么对劲。2脚已经固定正信号输入了,1脚应该是负信号可调。然后ACC和地通过10K电阻短接了,只要通电了,无论是否工作,都存在1.2毫安的待机功耗。
折叠评论
加载评论中,请稍候...
折叠评论
2018-05-07 09:25:38
2018-5-7 9:25:38
6楼
就这么几个元件这么多天了还停留在耍嘴皮上,是我早就把电路搭起来测试了。你试试3脚不接地能实现占空比变化吗?
