PCB上射频线转弯和嘉立创PCB高频性能的实测(增加过孔测试图)
》
ddomax
9年8个月前
修改于 9年8个月前
IP:江苏
833092
8楼
引用 wzh19940105:
可以把微带线和覆铜的距离拉大一点 衰减会小一些
我用ro4350b做的板子 覆铜间距从10mil拉到30mil 衰减小了很多
帖子里提到了做的是共面波导,除非减小板厚、更换介质,没办法拉开距离。
-----
补:当然还可以增加微带线宽度。不过双面板厚度较大,拉开距离恐怕微带线会太粗。

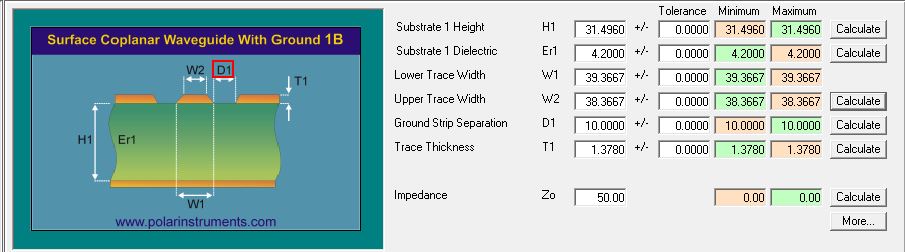

0.8mm板厚 FR4 35um铜厚
10mil距离 线宽39mil
30mil距离 线宽55mil
