洛克希德马丁公司无线电探空仪

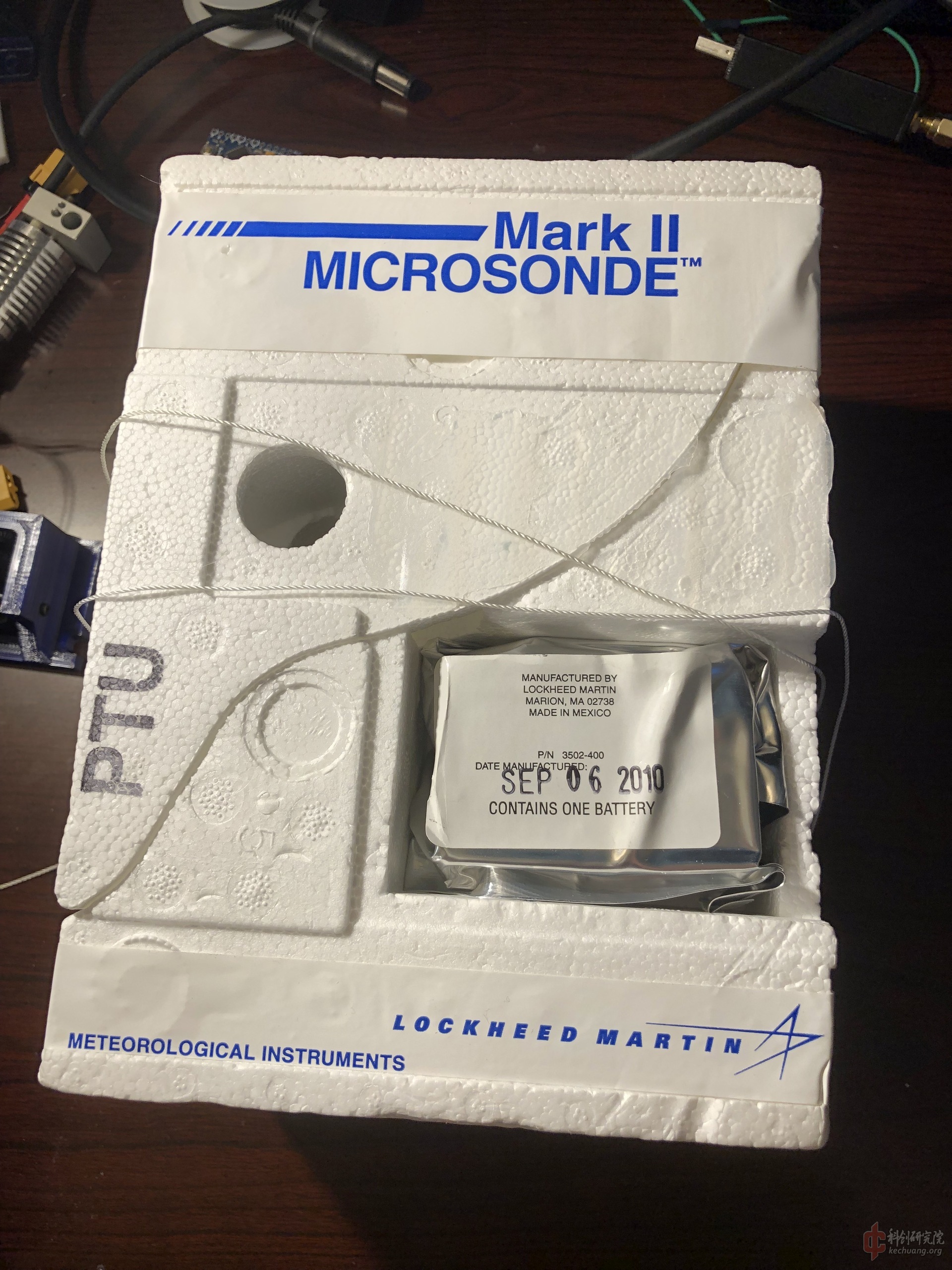

今天拆了一个洛马公司的无线电探空仪

说是brand new全新未拆封,但是其实已经过期10多年了。电池包装上的生产日期显示2010年,这种设备一般保质期是3年,所以到了2013年就过期了,也就落到我手里。

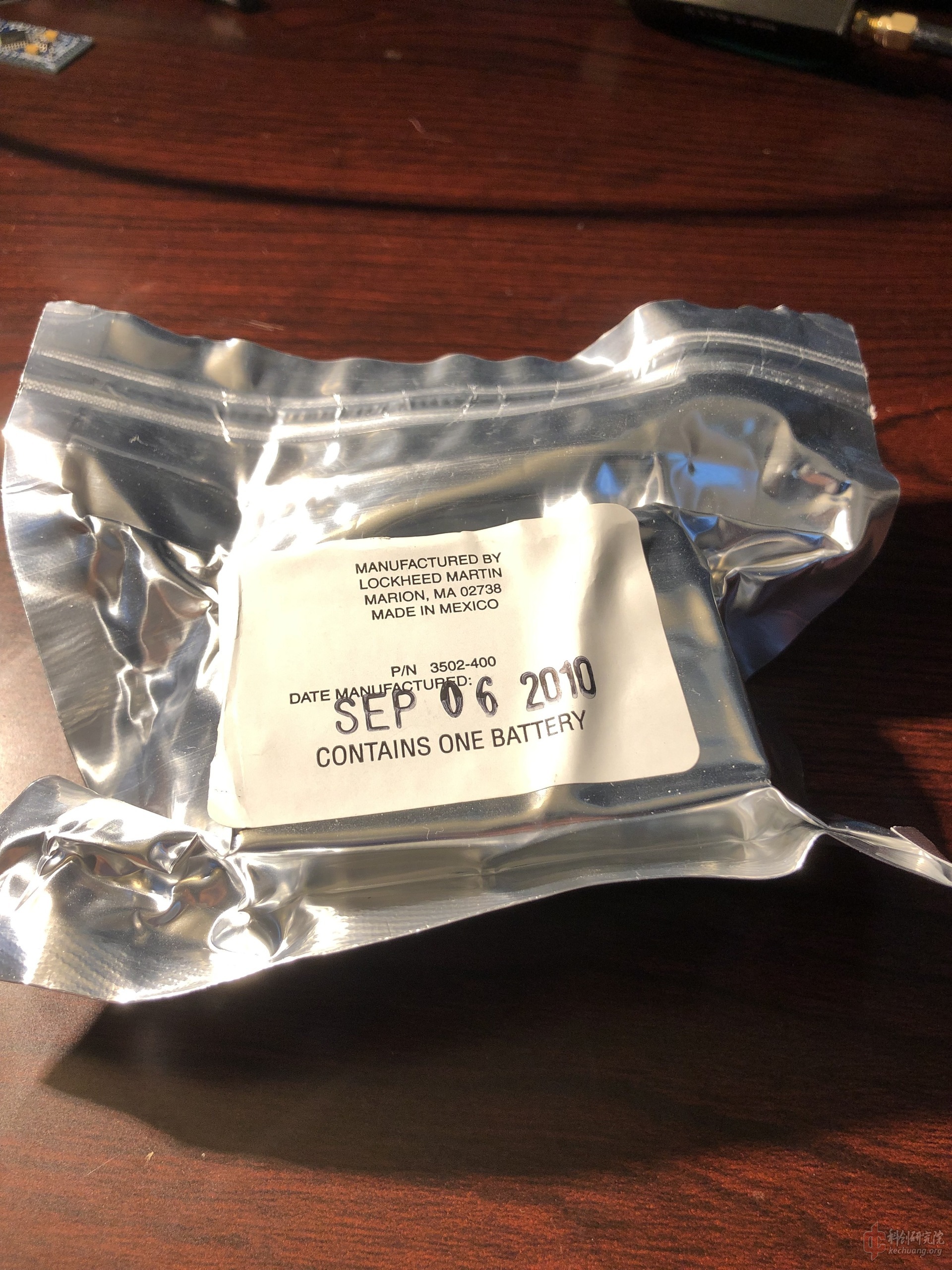

电池采用密封包装

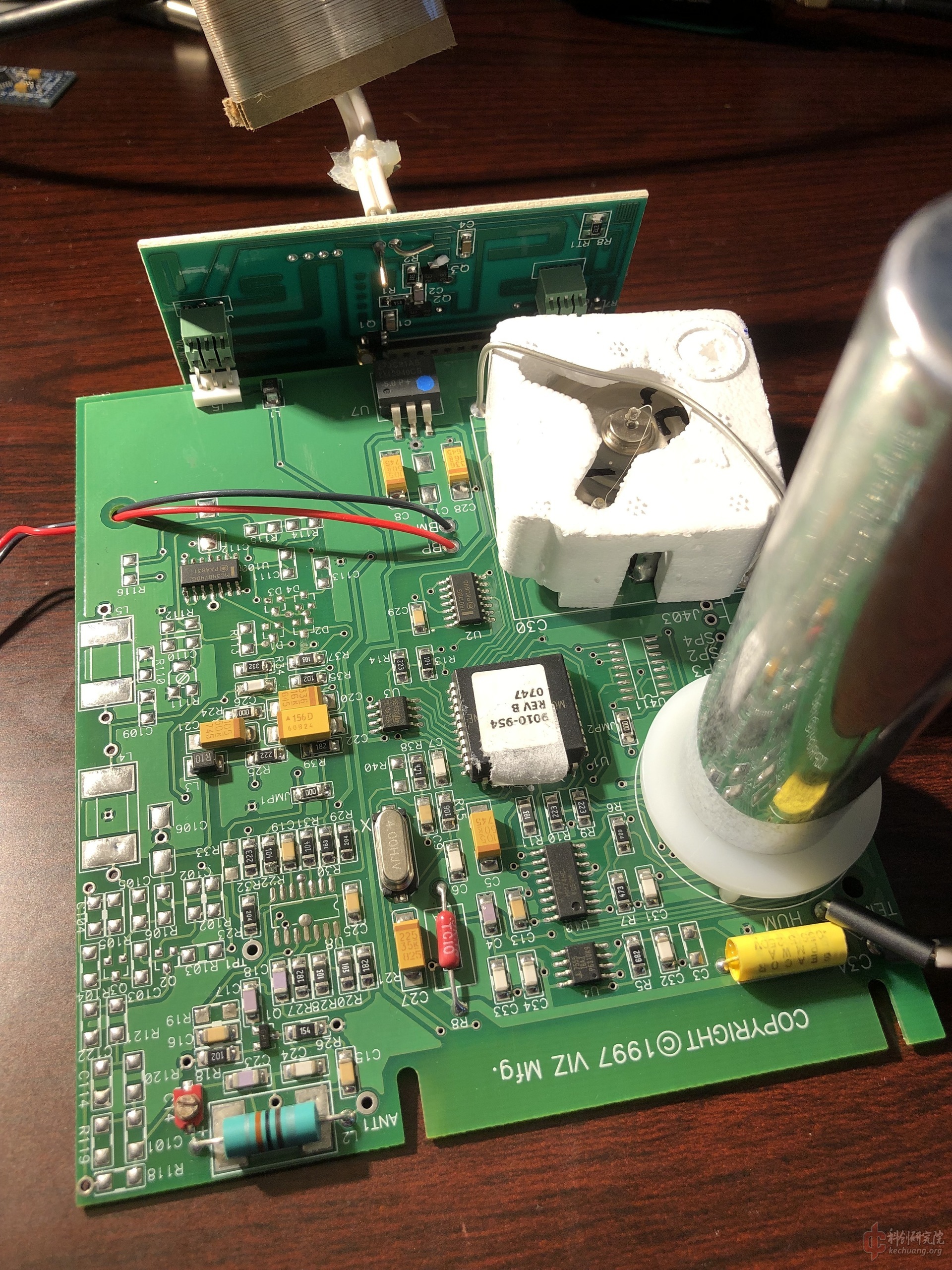

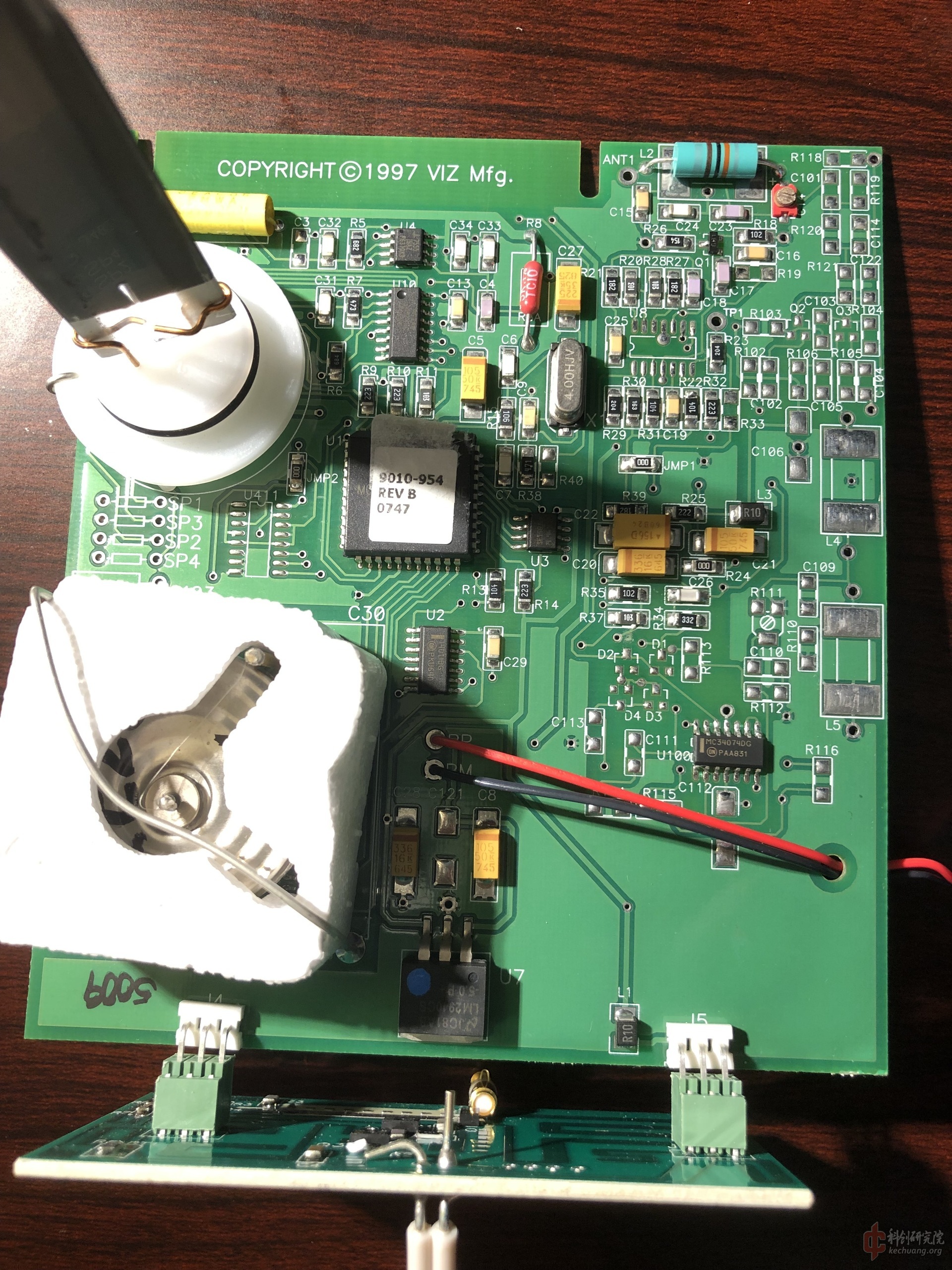

PCB全貌,可以看出用料还是比较用心。竖起来的小板子是RF电路,负责把传感器数据传回地面站。右下方的空心金属圆筒是薄膜式湿度传感器。用泡沫包裹起来的是气压传感器,已经坏了没法用。整个板子采用LDO稳压5V(上面有蓝色点的那个)






主控貌似是NXP的?没用过不清楚,,,


温度传感器是热敏电阻, 听说最新型号的用的都是铂丝也不知道是不是真的😂

IMG_4513.JPG IMG_4514.JPG


最遗憾的就是这个并不是最新的LMS-6型号,我也不知道怎么把它改装重新利用,就拆着玩吧,,,

不过Vaisala公司生产的RS-41探空仪里面是一片STM32,被探空气球爱好者称为“天上掉下来的开发板”,已经有教程教你怎么重新编程把探空仪变成LSM band发射器了 XXXXXXXXXXXXXXXXXX/mikaelnousiainen/RS41ng



[修改于 2 个月前 - 2021-08-18 03:11:54]

来自:科创广场 / 拆机鉴赏
2
lx2005
2个月10天前
1楼

标题看成电离层探空仪

回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
虎哥
2个月10天前 修改于 2个月10天前
2楼

电池是打水进去启动的那种吗

回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
2个月10天前
3楼

对这类东西不太了解,但是感觉它的功能和结构比我想象中的要简单太多了。不过仔细一想也确实用不到太多功能,难怪那些上古探空仪板子上就只有几支电子管

回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
古明地觉作者
2个月9天前
4楼
引用虎哥发表于2楼的内容
电池是打水进去启动的那种吗

对,是水电池


回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
3DA502
2个月8天前
5楼

气球天上飞,风在天上吹,球速最终应该和风速趋于相同

那么热丝风速仪 测的是---气球的加速度?

回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
虎哥
2个月8天前 修改于 2个月8天前
6楼

哪里有热丝风速仪?如果要测风,需要挂一个应答器在上面(没觉得楼主的板子上有这部分电路),用1.675GHz二次雷达测距测角。

给这东西通上电,他就应该开始发射,频率可能是403MHz或1675MHz。接收解码就能得到气象电码,解报得到测量数据。如果是二次雷达触发的,那么需要1675MHz的脉冲信号来激活他,他也会返回1675MHz的数据脉冲,如果是这种那就比较难玩了。

这是一次性产品,做精细了浪费,得多贵啊。我记得国内用的一个采购价接近2千元(十多年前),一般站一天放两个,基本站一天放四个,如果遇到风大丢球,一个测时放出去两三个也说不定。一年光这东西放出去一百多万,还是很可观的。跟其它测报行业类似,气象的这些生意也基本被七大姑八大姨的公司把持着,是一个相当封闭的行业。

回复
评论
1
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
古明地觉作者
2个月8天前
7楼
引用虎哥发表于6楼的内容
哪里有热丝风速仪?如果要测风,需要挂一个应答器在上面(没觉得楼主的板子上有这部分电路),用1.675...

我上了电,没有任何反应......SDR在403MHz和1.6GHz都没有收到东西。示波器在天线部位也测不到任何信号。估计这种放飞前需要进行程序烧录


回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
RodTech
2个月8天前
8楼

不一定是403,可能是400 406 1680之类,我很多年前也买过几个牌子的玩,上电就出射频的。


图中没有看到gps,可能是测向模式的,地面站能测方位和仰角。查此型号可以gps或者罗兰c,也有信标测角的版本。

回复
评论
加载评论中,请稍候...
200字以内,仅用于支线交流,主线讨论请采用回复功能。
折叠评论
