用Gnuradio简易测量耳机频响
radio 2017-9-22 23:02:22
今天学校发了副英语考试用的耳机,越听越不爽,而且低音特别强劲,符合天桥出售10元以内耳机的一切特征。。
遂用gnuradio搭个图,简单测量之...麦克风就用学校耳机上面自带的。
278113

作为对比,同时也用此麦克风测量了从便利店35元购买的耳塞一副。
278114

左为便利店耳机,右侧为学校耳机。
便利店耳机:
278108

278111

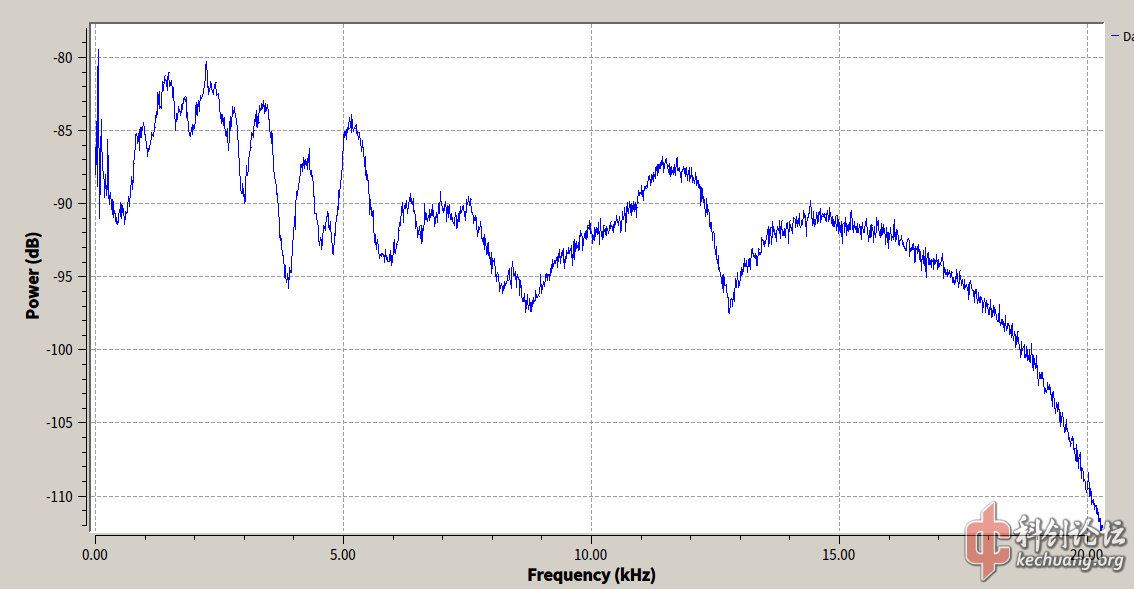

学校耳机:
278109

278110

高下立判。。。

[修改于 2 年前 - 2017-09-22 23:07:39]

2017-9-22 23:28:10
1楼
0
用什么麦克风测试的??,测试方法也有很大影响
2楼
0
看来Gnuradio作为信号处理的利器,不止用在radio上啊
2017-9-25 23:22:15
3楼
0
用的噪声源啊,能扫频测试吗
4楼
0
耳机频响测量,要用压力场特性的标准传声器,配合IEC318仿真耳或者IEC711仿真耳来测量,后者根据需要,还可以搭配高泄漏或者低泄露耳承。
radio(作者)
5楼
0
引用 虎哥:
用的噪声源啊,能扫频测试吗

用vco扫频的框图
278129

学校耳机
278130

便利店耳机
278131

gnuradio里示波器(WX scope sink)余辉长度貌似没法无限延长。。于是用fft频谱图的峰值保持来代替。

[修改于 2 年前 - 2017-09-26 20:23:19]

radio(作者)
6楼
0
引用 zw1235:
耳机频响测量,要用压力场特性的标准传声器,配合IEC318仿真耳或者IEC711仿真耳来测量,后者根据需要,还可以搭配高泄漏或者低泄露耳承。
说了是简易测试嘛...
引用 王WZJ_97:
用什么麦克风测试的??,测试方法也有很大影响

看贴不仔细。。

[修改于 2 年前 - 2017-09-26 20:23:53]

7楼
0
如何解释噪声源与扫频方式的测量结果的显著不同呢?
radio(作者)
8楼
0
引用 虎哥:
如何解释噪声源与扫频方式的测量结果的显著不同呢?

确实有这个现象。。
我的理解是,因为使用噪音源产生的高斯噪音在整个频谱上均匀分布,其“功率谱密度”较小,容易受到外界噪音干扰,而采用扫频方式产生的正弦波能量集中在频谱上一点,功率谱密度较大,而且由于采用的是峰值保持而不是噪音流图中的滑动平均,外界噪音与其“尖峰”相比难以造成显著的干扰,不知道这样理解是否正确?
作为验证,在安静的时段远离机箱并将音量开到最大,重新用主贴的流图测量一次学校耳机的频响。
278132

由此看来主贴的结果应该是无效的。
9楼
0
频响很难突变(意味着高q值),最后一图似乎也有问题。我也不知道如何解释,可能要考虑机械系统的影响,喇叭和麦克都有非线性。
声卡的出入端口应做直通校准。
radio(作者)
10楼
0
引用 虎哥:
频响很难突变(意味着高q值),最后一图似乎也有问题。我也不知道如何解释,可能要考虑机械系统的影响,喇叭和麦克都有非线性。
声卡的出入端口应做直通校准。
继续测试了下,顺便发现了个gnuradio的一个bug

这是用噪音源测试的声卡本身的直通频响。
由于声卡输入和麦克风不是一个端口,所以数据可能不太适用于主贴的情形
278137

不过仍然可以看出,声卡本身的频响是比较平坦的。
但是将图中的噪音源换成信号源,神奇的现象发生了
278139

本身幅度为1的正弦波不知道为何“变大”了,幅度超过了1的范围,经过audio sink的时候顶峰被削平,变成了类似方波的声音,大概1秒左右后恢复正常
278138

278140

但是如果在信号源后连接一个示波器,则示波器上看到的信号是全程正常的,因此可能是audio sink的问题。
278141

这个图的问题就更诡异了。两个0.5幅度的信号源无论如何怎么相加幅度也不会超过1的,只有在刚启动流图的时候相位频率完全相同,此时相加后和一个幅度为1的信号源等价。
神奇的现象再次发生了
278142

不但产生的现象与上面一个图相同,而且这次除非手动调节两个频率的拖动条,这个现象不会自动消除。
这个图本来是用于测量耳机-麦克风系统非线性造成的谐波和互调干扰的,但是经测试,除非出现“削峰”的情况,这两个现象都比较微弱,难以从频谱图中观察到。
但是将如果如果将主贴流图中的噪音源幅度调整到1以上以人工制造削峰,除了曲线有些变形以外,无法重现主贴的现象,唯一可能的就是晚上楼下定时开机的巨响无比的抽水机的噪音了。
---------------------------
和主贴一样的时间,抽水机又开机了,单独测一次麦克风录到的噪音。
278143

感觉貌似还是不太对。。还是以扫频得到的结果为准吧。

[修改于 2 年前 - 2017-09-27 23:04:52]
